Tóm tắt Khoảng cách truyền cáp thông thường

Giới thiệu về các loại cáp video giám sát:

Theo tài liệu, có syv và sywv. Cấu trúc vật liệu vật lý của lớp cách điện là khác nhau. Syv là cáp polyethylene rắn; sywv là cáp xốp vật lý cao. Hiệu suất truyền của cáp xốp vật lý tốt hơn so với Polyethylene. (S-cáp đồng trục Y-polyethylene V-polyvinyl clorua W-polyethylene ổn định)

Theo trở kháng, nó có thể được chia thành syv 50-xx syv 75-xx SYV-100 XX...XX đại diện cho Đường kính ngoài của lớp cách điện.

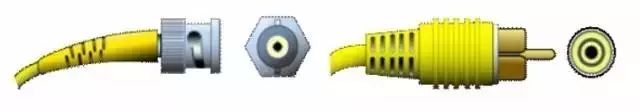

1. tín hiệu video tổng hợp: Đầu nối chung là BNC, RCA (đầu sen)

75 Đại diện cho điện trở, và 3 và 5 sau đại diện cho Đường kính ngoài cách điện của nó (3mm/5mm).

Điểm dòng Video:

Khoảng cách truyền 75-3 là khoảng 200 mét;

Khoảng cách truyền 75-5 là khoảng 500 mét;

Khoảng cách truyền 75-7 tốc độ khoảng 500 -- 800 mét);

75-9 Khoảng cách truyền tốc độ khoảng 1000 --- 1500 mét;

Khoảng cách truyền tốc độ 75-12 là khoảng 2000 ---- 3500 mét.

2. s-terminal (hoặc Y/C)

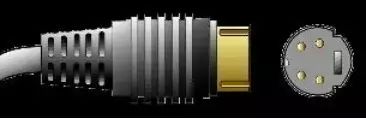

Tên khoa học của nó được gọi là "Giao diện Video hai thành phần", thường được gọi là thiết bị đầu cuối S và khoảng cách truyền ngắn 15 mét.

Thông số kỹ thuật kết nối S-Video là thông số kỹ thuật do người Nhật phát triển. S dùng để chỉ "tách biệt", tách biệt đầu ra của độ chói và sắc độ, tránh sự can thiệp lẫn nhau của độ chói và sắc độ khi xuất tín hiệu video hỗn hợp. Giao diện S thực sự là giao diện năm lõi, bao gồm năm lõi, bao gồm hai tín hiệu độ chói, hai tín hiệu sắc độ video và một dây nối đất được bảo vệ thông thường.

So với giao diện AV, vì nó không còn hoạt động truyền hỗn hợp Y/C, không cần tách và giải mã màu sáng, và việc sử dụng các kênh truyền độc lập phần lớn tránh nhiễu xuyên âm tín hiệu trong thiết bị video. Độ méo hình ảnh cải thiện đáng kể độ rõ của hình ảnh. Tuy nhiên, S-Video vẫn cần trộn hai tín hiệu Chênh lệch màu (CR cb) thành một tín hiệu sắc độ C, truyền nó, và sau đó giải mã nó thành CB và CR trong thiết bị hiển thị để xử lý, điều này vẫn sẽ mang lại một số mất tín hiệu. Độ méo (nhỏ nhưng vẫn có thể phát hiện được khi thử nghiệm dưới sự khắc nghiệt của thiết bị video phát sóng). Hơn nữa, băng thông của tín hiệu sắc độ cũng bị hạn chế do sự pha trộn của CR và CB, vì vậy Mặc dù S-Video đã tương đối tốt, nhưng nó vẫn chưa hoàn hảo. Mặc dù S-Video không phải là tốt nhất, xem xét các yếu tố khác như điều kiện thị trường hiện tại và tổng chi phí, nó vẫn là một trong những giao diện Video được sử dụng phổ biến nhất.

3. tín hiệu VGA

VGA (Video Graphics Array) là chuẩn truyền dẫn video được IBM giới thiệu với PS/2 vào năm 1987. Nó có ưu điểm là độ phân giải cao, tốc độ hiển thị nhanh và màu sắc phong phú. Nó đã được sử dụng rộng rãi trong lĩnh vực hiển thị màu sắc. Nó rất dễ suy giảm, Khoảng cách truyền ngắn và dễ bị nhiễu. Khoảng cách truyền 3 4/6vga là 15-30m.

4. Video thành phần (tín hiệu RGBHV)

Giao diện Chênh lệch màu dựa trên giao diện S và Chênh lệch màu xanh lam (B) và Chênh lệch màu đỏ (r) trong tín hiệu sắc độ (C) được gửi riêng, và độ phân giải có thể đạt hơn 600 dòng. Nó thường sử dụng YPbPr và YCbCr hai loại dấu hiệu, cái trước đại diện cho đầu ra Chênh lệch màu quét lũy tiến, cái sau đại diện cho đầu ra Chênh lệch màu quét xen kẽ. Ngày nay, nhiều sản phẩm Tv dựa vào đầu vào Chênh lệch màu sắc để cải thiện chất lượng tín hiệu đầu vào và thông qua giao diện Chênh lệch màu sắc, có thể nhập nhiều mức tín hiệu khác nhau, từ 480i cơ bản nhất đến 480p với chức năng quét Số nhân, THẬM CHÍ 720p, 1080i, V. v... Cách duy nhất để truyền tín hiệu đến TV là thông qua đầu vào thành phần. Khoảng cách truyền của 75-2rgb là 30-50m và khoảng cách truyền của 75-3rgb là 50-70m.

5. DVI

Giao diện DVI-A (Analog, Analog): Giao diện này thực sự là một biến dạng của giao diện VGA. Nó từng được sử dụng trên một số màn hình CRT cao cấp, nhưng bây giờ Về cơ bản nó đã bị loại bỏ. Chúng ta thường nói "Giao diện DVI Giả" đề cập đến DVI-A, bởi vì nó vẫn truyền tín hiệu analog, thay vì tín hiệu kỹ thuật số phản ánh những lợi thế của công nghệ DVI.

Giao diện DVI-D (kỹ thuật số): DVI-D là giao diện tín hiệu số thực sự, tiên tiến hơn DVI-A; tuy nhiên, giao diện DVI-D cũng có những thiếu sót, nghĩa là người dùng không thể sử dụng giao diện. Tương thích với màn hình CRT kiểu cũ, nếu điều đó xảy ra là chỉ có giao diện D-Sub trên màn hình LCD, thì người dùng sẽ chỉ nhìn chằm chằm một cách trống rỗng.

Giao diện DVI-I (tích hợp): Đây là giao diện lai tích hợp DVI-A và DVI-D. Sản phẩm tương thích với cả DVI-D và DVI-A (cũng có thể chuyển đổi sang kết nối với D-sub), đây là giao diện DVI tương thích nhất hiện nay

Nói chung, khi truyền tín hiệu video dưới 1600 × 1200 @ 60Hz, không có sự khác biệt rõ ràng giữa DVI một kênh và DVI hai kênh. Nếu màn hình của bạn có thể hỗ trợ độ phân giải Full HD (1920 × 1080) trở lên, đừng chọn cáp dữ liệu DVI một kênh. DVI-D chỉ có thể nhận tín hiệu số; DVI-I có thể nhận tín hiệu số và tín hiệu analog cùng một lúc và khoảng cách truyền ngắn, 7-15m.

6. HDMI

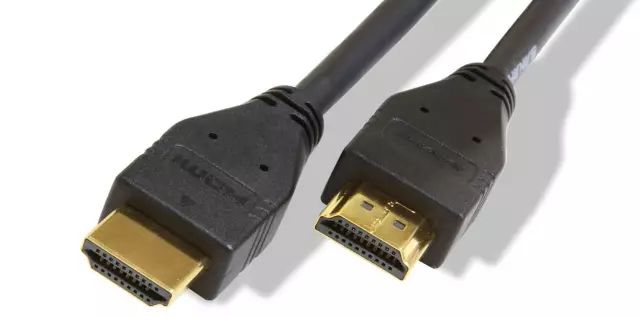

Nó sử dụng giao thức cơ bản giống như tín hiệu số DVI, do đó, nó cũng có thể được hoán đổi với tín hiệu DVI thông qua bộ chuyển đổi và tương thích với tín hiệu DVI. Mạnh hơn giao diện DVI, HDMI cho phép truyền tín hiệu âm thanh độ trung thực cao qua cáp HDMI khi phát triển giao thức truyền thông. Kết nối liền mạch giúp giảm sự cố nối dây và làm cho HDMI tương thích rộng rãi hơn. Nó hỗ trợ tốc độ truyền dữ liệu 5Gbps và có thể truyền tải lên đến 15 mét.

So với DVI, HDMI có thể truyền tín hiệu âm thanh kỹ thuật số và hỗ trợ HDCP, đồng thời cung cấp chức năng tùy chọn DDC tốt hơn. HDMI hỗ trợ tốc độ truyền dữ liệu 5Gbps và có thể truyền tới 15 mét, đủ để xử lý video 1080p và tín hiệu âm thanh 8 kênh. Và bởi vì video 1080p và tín hiệu âm thanh 8 kênh yêu cầu dưới 4 Gb/giây, HDMI có rất nhiều khoảng trống. Điều này cho phép nó kết nối đầu DVD, đầu thu và prr riêng biệt với một cáp duy nhất. Ngoài ra, HDMI hỗ trợ EDID và ddc2b, vì vậy thiết bị có HDMI có các đặc tính "cắm và phát", và "Đàm Phán" sẽ được thực hiện tự động giữa nguồn tín hiệu và thiết bị hiển thị, và định dạng Video/âm thanh phù hợp nhất sẽ được tự động chọn.

7. SDI

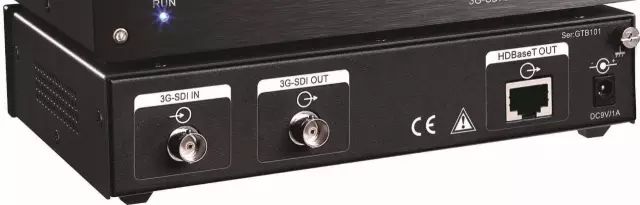

SDI (giao diện kỹ thuật số nối tiếp) là "giao diện nối tiếp thành phần kỹ thuật số". Sau đó, HD-SDI là giao diện nối tiếp thành phần kỹ thuật số độ nét cao. HD-SDI là một máy ảnh vô tuyến và truyền hình độ nét cao không nén thời gian thực, đây là một tiến bộ công nghệ khác trong lĩnh vực giám sát an ninh, cung cấp nguồn hình ảnh độ nét cao cho các trung tâm giám sát.

Tín hiệu điều khiển thông thường, RS232, RS422, RS485, IR, CR-NET (tín hiệu điều khiển người tạo)

Tốc độ truyền của RS232 thấp. Trong quá trình truyền không đồng bộ, Tốc độ truyền là 20Kbps. Giao diện sử dụng đường tín hiệu và đường hồi tín hiệu để tạo thành hình thức truyền tải mặt đất chung. Hệ thống truyền động mặt đất thông thường này dễ bị nhiễu ở chế độ thông thường, vì vậy nó có khả năng chống nhiễu rất yếu. Khoảng cách truyền là 15 mét đến 20 mét. Khi sử dụng cáp truyền thông 150pf/M, khoảng cách liên lạc tối đa là 15m; nếu giảm điện dung trên mỗi mét cáp, có thể tăng khoảng cách liên lạc. Một lý do khác cho khoảng cách truyền ngắn là RS-232 là truyền tín hiệu một đầu, và có những vấn đề như nhiễu mặt đất thông thường và không có khả năng triệt nhiễu chế độ chung, SO nó thường được sử dụng để liên lạc trong vòng 20m.

RS-422 Là Truyền Dẫn Chế Độ vi sai, với khả năng chống nhiễu mạnh, có thể truyền 1200 mét và tốc độ truyền tối đa là 10 MB/giây. Chiều dài của cặp xoắn cân bằng tỷ lệ nghịch với tốc độ truyền và chỉ có thể đạt được khoảng cách truyền tối đa khi tốc độ dưới 100KB/S. Tốc độ truyền cao nhất chỉ thu được trong khoảng cách rất ngắn. Nói chung, Tốc độ truyền tối đa có thể thu được trên một đường dây xoắn đôi với chiều dài 100 mét chỉ là 1 MB/giây.

Khoảng cách liên lạc tối đa RS-485 là khoảng 1219 mét và tốc độ truyền dữ liệu tối đa là 10Mbps. Giao diện RS-485 sử dụng kết hợp trình điều khiển cân bằng và bộ thu vi sai, và khả năng nhiễu Chế độ chống phổ biến được tăng cường, nghĩa là khả năng chống nhiễu tốt.

Hồng ngoại hồng ngoại (cổng hồng ngoại điều khiển trung tâm) Khoảng cách truyền 150 mét.

CR-NET (tín hiệu điều khiển người tạo) khoảng cách truyền là 800 mét.
