Hệ thống Radar thông thường

Các hệ thống Radar đã phát triển đáng kể về cách chúng được cấu tạo, các tín hiệu chúng sử dụng, thông tin chúng có thể nắm bắt và cách thông tin này có thể được sử dụng trong các ứng dụng khác nhau.

Radar được sử dụng rộng rãi trong các lĩnh vực quân sự và dân sự, bao gồm:

Giám sát (nhận dạng mối đe dọa, phát hiện chuyển động hoặc phát hiện gần)

Phát hiện và theo dõi (nhận dạng và theo dõi mục tiêu hoặc cứu hộ hàng Hải)

Điều hướng (tránh va chạm xe hơi hoặc kiểm soát không lưu)

Hình ảnh độ phân giải cao (Lập Bản Đồ Địa hình hoặc hướng dẫn hạ cánh)

Theo dõi thời tiết (cảnh báo bão hoặc cấu hình gió)

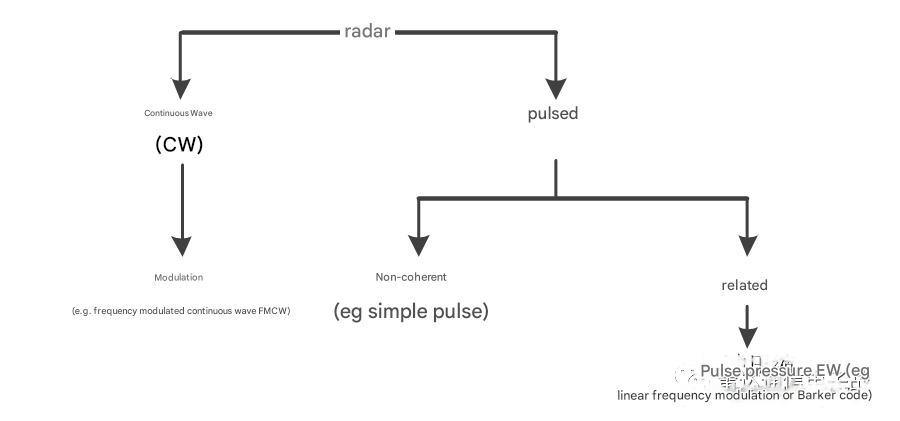

Một số hệ thống Radar phổ biến với các loại tín hiệu khác nhau được liệt kê dưới đây:

Radar sóng liên tục (DOPPLER):Một hệ thống Radar sóng liên tục truyền tín hiệu sóng liên tục ở tần số không đổi. Tín hiệu nhận được có dịch chuyển DOPPLER có thể được sử dụng để xác định tốc độ của mục tiêu. Hệ thống Radar này thường được sử dụng để giám sát giao thông.

Radar fmcw:Một hệ thống Radar fmcw điều chỉnh tần số của tín hiệu CW để tạo ra một tham chiếu thời gian. Với thông tin này, ngoài tốc độ, có thể đo phạm vi. Một lợi thế đáng kể của Radar sóng liên tục là chúng cung cấp kết quả liên tục (so với hệ thống Radar xung). Các hệ thống Radar như vậy thường được sử dụng để đo độ cao chính xác của máy bay trong khi hạ cánh.

Radar xung:Một hệ thống Radar xung cơ bản (không mạch lạc) xác định phạm vi và hướng của mục tiêu bằng cách đo chênh lệch thời gian giữa các xung truyền và nhận. Vì pha là ngẫu nhiên giữa các xung, hệ thống không mạch lạc. Giám sát không khí tầm xa là một ứng dụng phổ biến cho các hệ thống Radar này.

Radar xung DOPPLER:Đây là một hệ thống Radar mạch lạc, trong đó Thông tin khác với phạm vi và hướng của Mục Tiêu-tốc độ của Mục Tiêu-có thể thu được dựa trên sự thay đổi pha giữa các xung nhận được. Tốc độ Lặp xung cao (prrs) thường được sử dụng, giúp đo vận tốc hướng tâm chính xác hơn, nhưng độ chính xác phạm vi thấp hơn. Hệ thống Radar xung DOPPLER phát hiện các mục tiêu di chuyển trong khi ngăn chặn sự lộn xộn tĩnh, điều này có ý nghĩa lớn đối với các ứng dụng giám sát thời tiết.

Radar chỉ thị mục tiêu di chuyển (Mti):Radar Mti cũng sử dụng tần số DOPPLER để phân biệt mục tiêu di chuyển với mục tiêu đứng yên và lộn xộn. Dạng sóng của nó là một loạt các xung prr thấp, do đó tránh được sự mơ hồ về phạm vi, nhưng làm giảm độ chính xác của vận tốc. Các Loại hệ thống Radar này thường được sử dụng trong các ứng dụng tìm kiếm và giám sát máy bay trên mặt đất.

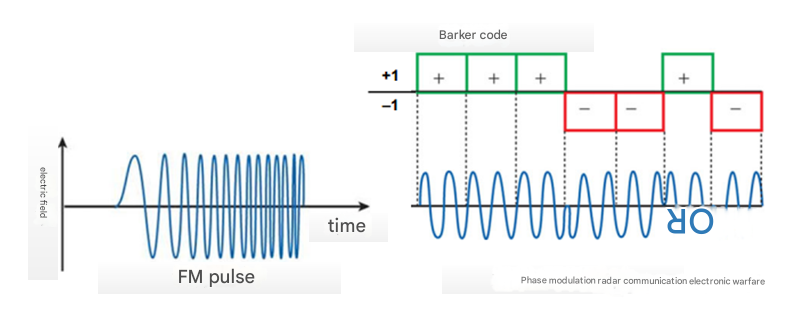

Radar nén xung:Tín hiệu độ rộng xung Ngắn Cung cấp độ phân giải phạm vi tốt hơn, nhưng bị giới hạn trong phạm vi. Tín hiệu độ rộng xung dài chứa nhiều năng lượng hơn, Cung cấp phạm vi phát hiện dài hơn, nhưng làm giảm độ phân giải phạm vi. Nén xung kết hợp các ưu điểm liên quan đến năng lượng của độ rộng xung dài với ưu điểm độ phân giải của độ rộng xung ngắn. Bằng cách điều chỉnh tần số (E. G., điều chế tần số tuyến tính) hoặc pha (E. G., sử dụng mã BARKER) của tín hiệu truyền, các xung dài có thể được nén trong máy thu bằng một lượng bằng Nghịch đảo của băng thông tín hiệu được điều chế; nhiều hệ thống giám sát thời tiết có xu hướng sử dụng Radar nén xung.

Radar đơn tĩnh:Trong một Radar đơn tĩnh, máy phát và máy thu chia sẻ cùng một ăng-ten bằng phương pháp ghép kênh miền thời gian.

Radar hai tĩnh:Một hệ thống Radar nơi ăng-ten truyền và nhận được tách ra (thường ở khoảng cách lớn hoặc góc bù) được gọi là hệ thống Radar hai tĩnh. Các hệ thống Radar hai tĩnh thường được sử dụng để phát hiện các mục tiêu tàng hình, trong đó công nghệ tàng hình cố tình tránh tín hiệu Radar phản xạ theo hướng máy phát.

Radar mảng pha:Một hệ thống Radar có thể sử dụng một loạt ăng ten, có thể chứa 1,000 hoặc 10,000 ăng ten. Bằng cách điều khiển chính xác pha và biên độ của từng phần tử ăng ten, mô hình chùm tia tổng thể của mảng có thể được hình thành. Các ăng ten mảng pha này là một giải pháp thay thế cho ăng ten quét cơ học, thường nặng hơn và dễ bị hỏng hơn.

Ngoài ra, một điểm hỏng hóc của động cơ sẽ khiến hệ thống cơ khí bị hỏng, mặc dù lỗi một hoặc nhiều thành phần của ăng ten mảng theo giai đoạn sẽ không làm cho toàn bộ hệ thống Radar bị hỏng. Có hai loại cơ bản của hệ thống Radar mảng quét điện tử (ESA): ESA thụ động (pesa) và ESA chủ động (aesa)
