Làm thế nào để phân biệt các chức năng của cáp mạng được bảo vệ, cáp đôi xoắn và cáp mạng được bảo vệ kép Super Type 5?

Cáp mạng, là một phần của thiết kế và xây dựng hệ thống dây tích hợp, là phương tiện cơ bản của hầu hết các hệ thống truyền thông tin. Tầm quan trọng của nó là hiển nhiên. Bài viết này sẽ phân tích vai trò chính của Cáp mạng được che chắn. Cặp xoắn là gì? STP, SFTP, UTP, FTP và astp tương ứng là gì? Super 5 Cáp mạng được bảo vệ kép của cái gì? Cáp mạng đơn Super Class 5 được bảo vệ là gì? Sự khác biệt giữa cáp màn hình kép và cáp không được che chắn là gì? Làm thế nào để phân biệt superclass Five Line? Làm thế nào để phân biệt Super Six Line?

1. Chức năng chính của cáp mạng được che chắn là gì?

Cáp mạng được bảo vệ được sử dụng trong môi trường có nhiễu mạnh. Nhiễu sẽ gây ra truyền tín hiệu không liên tục hoặc thậm Chí bị gián đoạn. Và cáp được bảo vệ có thể có khả năng chống nhiễu rất tốt, duy trì truyền dẫn bình thường và có hiệu suất bảo mật tốt, che chắn cấu trúc che chắn dây để giảm nhiễu lẫn nhau giữa các cáp Có lợi thế bẩm sinh, che chắn tín hiệu điện từ của thế giới bên ngoài, Không chỉ có thể làm lá chắn chặn rò rỉ điện từ của dây đồng thời, tín hiệu nhiễu cũng không gây cháy ảnh hưởng đến công việc của cáp khác, có thể ngăn chặn thông tin bị khai thác.

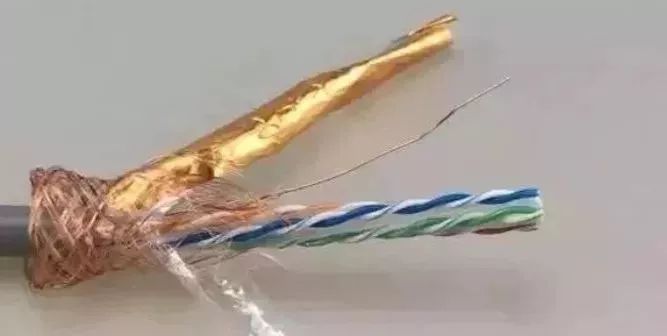

Trong cáp mạng được che chắn, có một dây đồng, nghĩa là Cáp nối đất. Bạn có thể sử dụng ổ cắm RJ45 được che chắn và một đầu của đường ống xả được nối đất khi sử dụng. Dây nối đất tốt hơn trong việc che chắn tín hiệu bên ngoài. Cáp mạng được che chắn cần phải được nối đất tốt và các đường được che chắn để giảm tác động của nhiễu mạnh lên tín hiệu mạng. Không sử dụng cáp mạng được bảo vệ khi cần thiết vì cáp mạng được bảo vệ có yêu cầu dây cao. Cáp mạng được bảo vệ phải được nối đất tốt và các thành phần được bảo vệ trong hệ thống. Nếu nối đất không tốt thì hiệu quả sẽ rất kém.

Nếu mặt đất không chính xác, điện trở nối đất quá lớn hoặc điện thế nối đất không bằng phẳng, sẽ gây ra tiếng ồn mặt đất, cụ thể là một tạo ra sự khác biệt điện thế ở hai đồng hồ O 'trong kênh truyền dẫn, để lớp che chắn kim loại dòng nhiễu, lớp che chắn được tạo thành một trong những nguồn nhiễu lớn nhất, Yêu cầu Dây cáp được che chắn nghiêm ngặt hơn, tất cả các bộ phận là cần thiết với hiệu suất che chắn, và nó cần một hệ thống nối đất tốt. Trong Xây Dựng thực tế, rất khó để được nối đất hoàn hảo. Do đó, bản thân lớp che chắn trở thành nguồn nhiễu lớn nhất và hiệu suất THẬM CHÍ có thể kém hơn so với cặp xoắn không được che chắn.

2. cặp xoắn là gì? Tại sao lại là twistees?

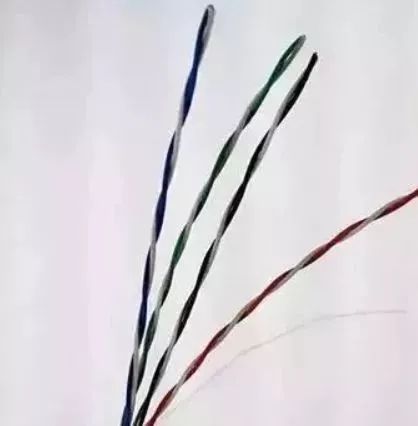

(1) cặp xoắn: là phương tiện truyền dẫn, nó được làm bằng hai dây đồng mỏng được bọc bằng vật liệu cách điện ở một tỷ lệ nhất định.

(2) tại sao bạn muốn CuộN hai dây cáp xoắn đôi: bởi vì cuộn dây lẫn nhau thay đổi các đặc tính điện ban đầu của cáp, điều này không chỉ có thể làm giảm nhiễu xuyên âm của chính chúng, nhưng cũng ngăn chặn sự can thiệp của các tín hiệu khác trên cáp ở mức độ lớn nhất.

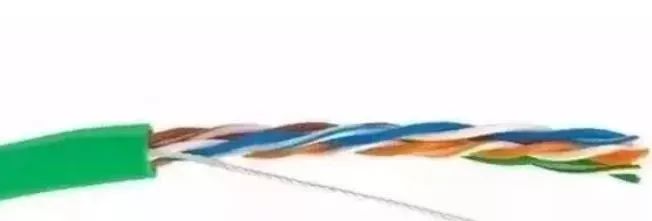

Hình ảnh cho thấy siêu năm loại cặp xoắn, bao gồm bốn cặp dây đan xen, Tổng cộng có tám dây. Cặp xoắn là một loại phương tiện truyền dẫn được sử dụng phổ biến nhất trong kỹ thuật nối dây toàn diện. Đây là một loại dây phân phối chung được làm bằng cách nối hai dây cách điện lẫn nhau với nhau theo Một số thông số kỹ thuật nhất định. Nó thuộc về phương tiện truyền dẫn của Mạng Truyền Thông thông tin.

Phân biệt STP, SFTP, UTP, FTP và astp

STP: Dây đôi xoắn được bảo vệ độc lập. Một lớp lá nhôm được thêm vào Bên ngoài dây lõi. Mỗi cặp dây có một lớp che chắn bằng nhôm để giảm suy giảm tín hiệu. Ngoài ra còn có một lớp che chắn bện kim loại cho mỗi bốn cặp liên kết dây, đạt tiêu chuẩn cấu trúc của Bảy loại netwCáp ork. Thích hợp cho mạng tốc độ cao và truyền dẫn bảo mật cao, có thể hỗ trợ cập nhật ứng dụng trong tương lai, có thể thống nhất nền tảng cáp, truyền tải nhiều thông tin phương tiện cùng nhau.

SFTP: Cáp xoắn đôi được bảo vệ kép. Lưới Bện được thêm vào trên cơ sở lá nhôm của STP. Thông thường, lưới bện được làm bằng dây nhôm magiê và lưới đồng mạ thiếc. Ưu điểm của nó nằm ở việc giảm hiệu quả từ trường môi trường, nhiễu tín hiệu, mức độ suy giảm thấp của tín hiệu bên trong. Điểm yếu là tình dục mềm là kém và đắt tiền, loại này cung cấp Dây chống nhiễu và truyền dẫn bí mật cao, trong dự án dây điện chuyên nghiệp của môi trường đặc biệt áp dụng.

UTP: Cáp đôi xoắn không được che chắn là dây hệ thống cáp được sử dụng rộng rãi nhất trên thị trường phổ biến. Nó được sử dụng cho các ứng dụng mạng phổ biến với Băng thông truyền tải dưới 250MHz và không có yêu cầu hiệu suất đặc biệt. Hiệu suất tổng thể đáp ứng các yêu cầu, giá thấp, và việc xây dựng và bảo trì thuận tiện. Tuy nhiên, hiệu suất tối đa của loại này chỉ hỗ trợ hệ thống cáp với sáu loại cáp mạng.

FTP: Đây là một dây xoắn đôi được che chắn bằng lá nhôm. Nó có ưu điểm là băng thông lớn, khả năng chống nhiễu nhất định, giảm suy giảm tín hiệu, thu hồi khói thấp, không có Halogen và bảo vệ môi trường.

Astp: Đó là, cáp mạng được bảo vệ hai sợi bọc thép (cáp) là cáp mạng được bảo vệ kép đặc biệt. Trên cơ sở Dây chuyền hai lớp được che chắn ở trên, lớp ngoài là lớp bọc Băng thép. Khi được sử dụng, cả hai đầu của lớp bọc băng thép được nối đất, và một đầu của lớp được che chắn trong cùng được nối đất. Ngoài tác dụng của dây được che chắn kép, độ bền cao hơn, có thể được sử dụng cho các hệ thống dây điện có yêu cầu chống cháy nổ hoặc hư hỏng loài gặm nhấm thường xuyên. Nói chung, dây được che chắn đắt hơn dây không được che chắn về chi phí và lắp đặt, và hiệu suất uốn hơi kém hơn một chút. Nhưng nó phù hợp với một số môi trường đặc biệt và hệ thống dây điện màn hình. Chúng ta có thể hiểu tình hình của chính họ sau sự lựa chọn hợp lý, tối ưu hóa chi phí và hiệu quả nối dây.

Cáp mạng đơn Super Class 5 được bảo vệ là gì?

Toàn bộ hệ thống là tất cả các thiết bị che chắn, bao gồm cáp mạng, mô-đun, tinh thể, v. v. so với Super Five cáp mạng không được che chắn, ngoài dây xoắn và dây phụ, lớp ngoài được bọc bằng lá nhôm, có thể làm giảm bức xạ. Nếu bức xạ điện từ nghiêm trọng và các yêu cầu truyền dữ liệu nghiêm ngặt, cáp mạng được bảo vệ đơn Super Class 5 là đáng tin cậy.

Cáp mạng Đôi Super 5 được bảo vệ là gì?

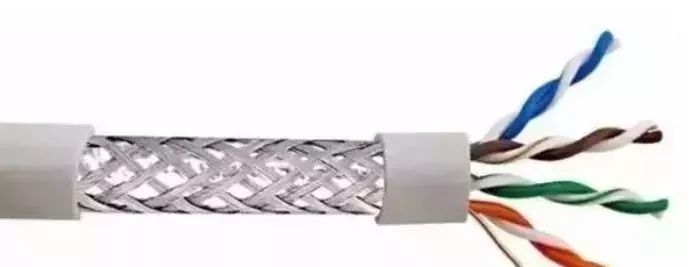

Cáp mạng hai lớp được bọc trong một lớp lá nhôm xung quanh cặp xoắn và có một lớp lưới bện kim loại, phù hợp với mạng tốc độ cao và truyền dẫn an ninh cao để giảm bức xạ. Dây che chắn phù hợp với lĩnh vực ứng dụng tín hiệu sóng hợp âm tần số cao và hệ thống dây điện giữa đầu dây dẫn truyền thông người dùng và khung phân phối của hệ thống dây tích hợp dân dụng.

Sự khác biệt giữa cáp màn hình kép và cáp không được che chắn là gì?

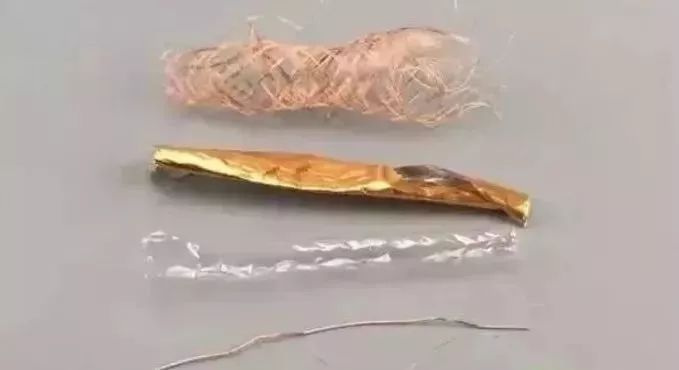

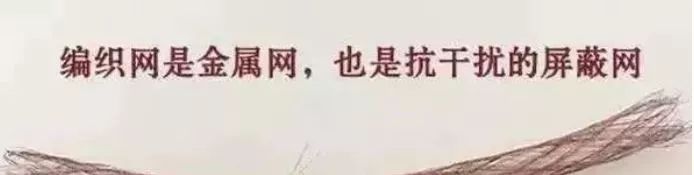

Cáp mạng được che chắn dùng để chỉ cáp mạng có lớp che chắn bên trong, và lớp che chắn dùng để chỉ lá nhôm và lưới dệt. Tấm chắn cáp một lớp chỉ là một lớp giấy nhôm, Cáp hai lớp được che chắn bên ngoài cặp dây được bọc trong một lớp giấy nhôm, và một lớp lưới kim loại, cáp màn hình kép và cáp được bảo vệ tùy theo môi trường sử dụng khác nhau để phân biệt, Cáp đôi được bảo vệ chủ yếu với môi trường nhiễu mạnh, cáp được bảo vệ được sử dụng thông thường hàng ngày trong môi trường mạng.

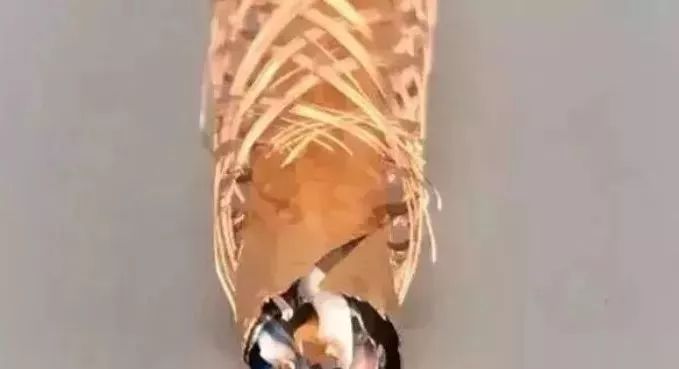

(1) che chắn kép: cáp mạng và cáp mạng không được che chắn rất dễ phân biệt với nhau về cấu trúc bên trong. Cáp mạng được che chắn kép có một lớp lưới che chắn kim loại và một lớp lá nhôm bên trong. Cáp mạng được che chắn kép còn được gọi là lưới vành đai Màn hình képCáp làm việc. Một cáp mạng không được che chắn chỉ có bốn cặp cáp mạng.

(2) cáp: các cặp dây bên trong được quấn chặt với nhau theo hướng ngược chiều kim đồng hồ, giúp giảm nhiễu xuyên âm bên trong và nhiễu bên ngoài. Trong môi trường mạng chung, nhiễu điện từ yếu không ảnh hưởng đến cáp mạng không được che chắn và lõi bên trong cáp mạng bị đứt theo cặp. Chiều dài xoắn của cáp mạng là chiều dài của một cặp cáp xoắn đôi. Đó là chiều dài xoắn và cho biết mức độ chặt chẽ của mỗi cặp cáp.

Mỗi cặp cáp bên trong cáp mạng được xoắn ngược chiều kim đồng hồ và khoảng cách xoắn của mỗi cặp là khác nhau. Cuộn dây lẫn nhau này thay đổi các đặc tính điện tử ban đầu của cáp, có thể chống lại một số nhiễu điện từ bên ngoài và giảm sự cố nhiễu xuyên âm Do tín hiệu của chính nó gây ra.

Khi hệ thống dây điện tồn tại môi trường nhiễu mạnh sẽ ảnh hưởng đến hiệu ứng truyền dẫn mạng, nghiêm trọng có thể dẫn đến gián đoạn tín hiệu truyền, môi trường dây điện của đường dây điện cao áp hoặc thiết bị âm thanh hợp lý hóa, hiện tượng tín hiệu truyền dẫn mạng không ổn định rõ ràng hơn, giống như tình huống này sẽ sử dụng cáp đôi để che chắn tín hiệu nhiễu, Để duy trì tín hiệu truyền mạng bình thường.

(3) Cáp được bảo vệ kép: Trong quá trình nối dây phức tạp hơn cáp được che chắn, yêu cầu hệ thống dây điện, tất cả các bộ phận đều cần thiết với hiệu suất che chắn và cần có hệ thống nối đất tốt, nếu mặt đất xấu, làm cho tấm chắn là nguồn nhiễu, Trong hiệu suất lớn nhất THẬM CHÍ có thể trở lại không bằng cáp xoắn đôi không được bảo vệ, vì vậy cáp được bảo vệ được sử dụng khi cần thiết.

Làm thế nào để bạn biết superclass Five Lines?

1. Kiểm tra

(1) Cat 5e được in trên thân ren của hơn năm loại.

(2) có bốn cặp xoắn trong da: Xanh dương, xanh dương và trắng, cam và cam và trắng, xanh lá cây và xanh lá cây và trắng, nâu và nâu và trắng.

(3) Ngoài ra còn có một sợi dây (flocculent), được gọi là dây kéo, được sử dụng để cải thiện độ bền kéo của cáp và cặp xoắn trong lớp vỏ trực tuyến của cáp mạng trong nhà.

2. xác định

Cáp mạng Super 5 được phân loại thành cáp mạng không được che chắn và che chắn. Sự khác biệt như sau: Cáp Mạng được bảo vệ được chia thành cáp mạng được bảo vệ đơn (cặp xoắn được bọc bằng một lớp lá nhôm) và cáp mạng được bảo vệ kép (trên cơ sở lá nhôm với một lớp mạng). Cáp mạng được bảo vệ có thể ngăn chặn hiệu quả nhiễu bức xạ điện từ từ các dây công suất cao khác và các nguồn năng lượng mạnh, giảm đáng kể Tốc độ truyền tín hiệu lỗi bit và đóng vai trò che chắn nhiễu.

3. phân loại

Vật liệu của Super Five Network Cables được chia thành nhiều loại đồng không oxy, đồng, nhôm tráng đồng, bạc tráng đồng, bốn sắt và bốn nhôm, v. v. Bốn sắt bốn nhôm là một trong những chất lượng tồi tệ nhất. Nhôm tráng đồng và nhôm tráng đồng sẽ bị cháy ngay lập tức khi gặp lửa. Sau khi đốt, chúng sẽ bị vỡ ngay lập tức. Đồng còn được gọi là đồng tráng đồng, và lớp ngoài được bọc bằng một lớp đồng không oxy. Đồng không oxy là đồng không oxy thực sự cho dù bề mặt cạo có bao nhiêu lớp và màu lõi đồng sẽ không thay đổi.

Trên thực tế, có 4 cặp cáp xoắn đôi, dây làm đầy và lớp da bên ngoài. Ngoài trời nhiều hơn lớp ngoài chống thấm PE trong nhà, chủ yếu đóng vai trò chống thấm nước và chống ẩm. Tuổi thọ của cáp Super Five là khoảng 10 năm.

Làm thế nào để phân biệt Super Six Line?

1. Nhìn vào cấu trúc

Bộ xương chéo, sáu loại dây, so với siêu năm loại dây ở giữa bộ xương chéo cách điện, cáp mạng bốn cặp xoắn là PLACó bốn rãnh, cấu trúc như vậy có thể cải thiện các đặc tính cân bằng của cáp, so với năm loại dây, Sáu loại dây hiệu suất nhanh hơn và tốt hơn.

2. ngoại hình

Thân sáu loại dây được in logo Cat 6, còn thân dây Super Five được in hình cat 5. hơn nữa, lõi đồng của sáu loại dây dày hơn và lớn hơn so với năm loại dây.

3. hiệu suất

Một điểm khác biệt quan trọng giữa loại 6 và Super Category 5 là nó cải thiện hiệu suất Về nhiễu xuyên âm cũng như mất mát trở lại. Trên thực tế, sự khác biệt lớn nhất giữa loại 5 và Super Category 5 là dòng Super Category 5 có hiệu suất cải thiện hơn, dòng 5 không có dây kéo.
