Vòng trượt hoạt động như thế nào

Vòng trượt là một thành phần điện chịu trách nhiệm kết nối và truyền năng lượng và tín hiệu đến thân quay. Theo phương tiện truyền động, vòng trượt được chia thành vòng trượt điện, vòng trượt chất lỏng và vòng trơn, cũng có thể được gọi chung là "Truyền thông quay" hoặc "truyền thông quay". Vòng trượt thường được lắp đặt ở trung tâm xoay của thiết bị, và chủ yếu bao gồm hai phần: xoay và đứng yên. Bộ phận quay được kết nối với cấu trúc quay của thiết bị và quay với nó, được gọi là "Rôto", và phần cố định được kết nối với nguồn năng lượng của cấu trúc cố định của thiết bị, được gọi là "stato".

Vòng trượt có thể được sử dụng trong bất kỳ hệ thống cơ điện nào liên tục truyền tín hiệu nguồn và dữ liệu với vòng quay 360 °, và thường được gọi là vòng trượt dẫn điện, bàn chải, bộ điều hợp, Vòng thu, bộ thu, khớp xoay, Vòng thu gom và vòng hồi lưu, Bộ chuyển mạch, v. v. Nguyên tắc của nó là nhận ra thiết bị truyền chính xác của dòng điện, tín hiệu dữ liệu hoặc hình ảnh và truyền tải điện của Hai cơ chế quay tương đối. Nó thường được sử dụng trong lĩnh vực xoay liên tục không giới hạn 360 °, đòi hỏi phải truyền tín hiệu điện và tín hiệu dữ liệu từ vị trí cố định đến vị trí quay.

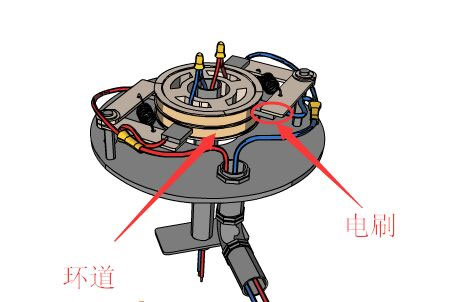

Cấu trúc của nó chủ yếu bao gồm vật liệu đàn hồi (bàn chải điện), vật liệu bề mặt tiếp xúc trượt (Vòng dẫn điện, vòng bi thép nhỏ chính xác, vật liệu nhựa cách điện và vật liệu liên kết nhựa. Bàn chải điện được làm bằng vật liệu hợp kim kim loại quý thành hình "II" và dẫn điện các rãnh "V" và "lõm" của Vòng được tiếp xúc kép đối xứng, và sử dụng áp lực đàn hồi của bàn chải để trượt với rãnh vòng của Vòng dẫn điện để truyền tín hiệu và dòng điện. Nó là một thành phần quan trọng của thiết bị cơ điện trong các ngành công nghiệp khác nhau, chẳng hạn như Bàn Quay chính xác, thiết bị cáp, phát điện gió, lò đơn tinh thể, Máy Làm đầy và đóng gói, cửa xoay tự động, v. v.
