Chức năng của mỗi dây trong dây 8 lõi của cáp mạng trong hệ thống giám sát video là gì?

Khi nhiều người bạn kết nối cáp mạng, họ thường không biết tám dây đồng trong cáp mạng, cái nào đảm bảo truyền mạng bình thường? Điều đầu tiên cần biết là chức năng tổng thể của tám dây đồng. Để giảm nhiễu lẫn nhau của tín hiệu điện từ, tám Dây đồng được xoắn lại với nhau ở Một mật độ nhất định. Bằng cách này, khi truyền tín hiệu điện, các sóng vô tuyến phát ra từ nhau sẽ loại bỏ lẫn nhau, loại bỏ nhiễu hiệu quả. Tên Twisted Pair cũng bắt nguồn từ cấu trúc này.

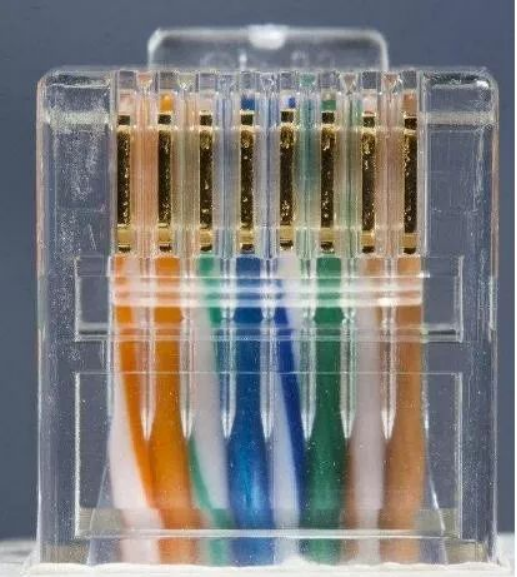

Ứng dụng đầu tiên của cặp xoắn được sử dụng để truyền tín hiệu điện thoại, và sau đó nó dần dần được đưa vào truyền tín hiệu số. Giờ đây, cặp xoắn loại 5e và cặp xoắn loại 6 được sử dụng rộng rãi. Băng thông tối đa có thể đạt 1000Mbps. Nhược điểm duy nhất của cặp xoắn là khoảng cách truyền ngắn, chỉ có thể đạt tới 100 mét. Nói chung, cáp xoắn đôi loại 5 trên loại 5 cần sử dụng bốn cặp dây, nghĩa là 8 dây lõi. Dưới 100m, thường sử dụng 1, 2, 3, 6, bốn dây. Dòng chính (tiêu chuẩn 568B): Trình tự dòng ở cả hai đầu là như nhau và trình tự dòng là: Trắng cam, cam, xanh lá cây-Trắng, xanh dương, xanh dương-trắng, xanh lá cây, nâu trắng, nâu. Đường ngược (568A): Một đầu là chuỗi đường của đường dương và đầu còn lại là: xanh lá-trắng, xanh lá cây, trắng cam, xanh dương, xanh dương-trắng, cam, nâu trắng, nâu. Báo Chí giám sát đầu tiên: Chuỗi Dòng 568A không cần thiết để ghi nhớ, người ta không còn sử dụng Chuỗi Dòng này và khi người kia được sử dụng, chỉ cần đổi 13 và 26 trên cơ sở B.

Cụ thể, tại sao sử dụng 1236 bốn dây, sau đó bạn cần biết chức năng của mỗi lõi là gì: 1 dữ liệu đầu ra ( ) 2 dữ liệu đầu ra (-) 3 dữ liệu đầu vào ( ) 4 dành riêng cho việc sử dụng điện thoại 5 dành riêng cho việc sử dụng điện thoại 6 để nhập dữ liệu (-) 7 dành riêng cho sử dụng điện thoại 8 dành riêng cho sử dụng điện thoại có thể thấy rằng mặc dù cặp xoắn có 8 dây lõi, chỉ có 4 trong số chúng thực sự được sử dụng trong mạng 100m hiện đang được sử dụng rộng rãi. Rễ, cụ thể là 1, 2, 3 và 6, chúng đóng vai trò nhận và gửi tín hiệu tương ứng. 4, 5, 7 và 8 là các dòng hai chiều, được dành riêng để sử dụng. Tuy nhiên, khi mạng chạy trên 100m, thông thường tất cả tám lõi sẽ được sử dụng. Ví dụ: không chỉ 1 3 2 6 mà còn phải sử dụng tám lõi cho cáp loại 6 và loại 6, nếu không hoạt động của mạng sẽ không ổn định. Tước cáp mạng, chúng ta có thể thấy rằng mật độ cuộn dây của bốn cặp xoắn không giống nhau. Các cặp màu cam và màu xanh lá cây được sử dụng để truyền dữ liệu có nhiều vòng quay quanh co hơn đáng kể so với các cặp màu nâu và màu xanh được sử dụng để nối đất và các mục đích công cộng khác, vì vậy bạn nên sử dụng khi bạn thường nhảy, sắp xếp chúng một cách nghiêm ngặt theo thứ tự 568B.

Tôi thường nghe mọi người nói: "Tôi Thích tạo dòng theo thứ tự tôi đã quen, nó có thể được sử dụng không?" bạn có thể sử dụng sản phẩm này tại nhà một cách tình cờ, nhưng nếu bạn đang ở trong một dự án, bạn nên Nghiêm Khắc hơn và làm theo đơn đặt hàng. Nếu không, vai trò của cặp xoắn sẽ bị mất. Sự suy giảm truyền dữ liệu là nghiêm trọng, và khoảng cách truyền được giảm đáng kể. Ở đây chúng tôi muốn nhấn mạnh rằng nếu bạn Khăng khăng sắp xếp chuỗi dây theo thói quen của riêng bạn, bạn phải đặt hai lõi 1 và 3 vào một cặp xoắn, và hai lõi 2 và 6 trên một cặp xoắn.
