Phân loại camera an ninh

Có quá nhiều tiêu chuẩn phân loại cho camera an ninh. Nếu các tiêu chuẩn quá tầm thường và việc phân loại quá tốt, nhiều camera sẽ xuất hiện trong các phân loại khác nhau cùng một lúc, điều này không có lợi cho việc nắm bắt toàn bộ hệ thống camera an ninh nói chung. Theo kinh nghiệm của riêng tôi, kết hợp với các tiêu chuẩn phân loại của các nhà lãnh đạo ngành như HIKVISION, Dahua, Uniview, AXIS, v. v., việc phân loại như sau:

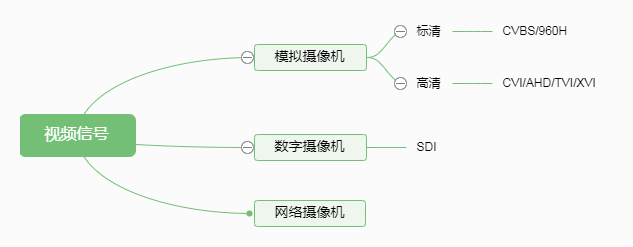

01 tín hiệu đầu ra video

Đối với camera an ninh, ánh sáng đi qua ống kính và chiếu vào cảm biến Cảm biến hình ảnh bên trong máy ảnh. Tại thời điểm này, nó vẫn là tín hiệu tương tự, được chuyển đổi thành tín hiệu số thông qua A/D, được xử lý bởi ISP hoặc DSP, sau đó xuất tín hiệu video.

Trước đầu ra, nếu chuyển đổi D/A được thực hiện lại, nghĩa là tín hiệu số được chuyển đổi thành tín hiệu analog cho đầu ra. Loại máy ảnh này thường được gọi là máy ảnh analog. Những cái phổ biến là máy ảnh độ nét tiêu chuẩn analog CVBS (loại bỏ Cơ Bản), XVI/TVI/CVI/ AHD và các máy ảnh Analog độ nét cao khác.

Nếu đầu ra trực tiếp là tín hiệu số, nó được gọi là máy ảnh kỹ thuật số. Ví dụ, máy ảnh SDI là máy ảnh kỹ thuật số, thường được sử dụng trong hội nghị video. Theo tốc độ truyền, SDI có thể được chia thành SD-SDI, HD-SDI và 3G-SDI. Nói chung, máy ảnh SDI được sử dụng để bảo mật là HD-SDI hoặc 3G-SDI.

Trong trường hợp thứ ba, để giảm lượng dữ liệu được truyền, tín hiệu số được mã hóa và nén theo một tiêu chuẩn phương pháp nhất định (như H.264, H.265, h.266) và sau đó xuất ra. Camera này là camera mạng.

;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;

02 ngoại hình

Theo vỏ của máy ảnh, nó có thể được chia thành bu lông, thùng, bán cầu, bóng, ptzs, v. v.

Cái gọi là bu lông, còn được gọi là camera hộp, trông giống như một hộp và có thể được trang bị ống kính giao diện C/CS mà không cần thêm ánh sáng lấp đầy. Các giao diện khác nhau của máy ảnh thường ở phía sau. Nếu được lắp đặt trong môi trường ngoài trời, máy ảnh này cần có thêm vỏ bảo vệ.

Máy ảnh ống, thường dùng để chỉ máy ảnh shotgun hồng ngoại, ống kính, ánh sáng hồng ngoại hoặc ánh sáng trắng, bản thân máy ảnh được kết hợp với nhau, bề ngoài có thể đạt mức bảo vệ IP66, IP67, các giao diện khác nhau của máy ảnh được giải quyết bằng đường đuôi ở phía sau, thường được sử dụng trong môi trường ngoài trời. Thích hợp để gắn tường hoặc nâng, một số máy trống đi kèm với giá đỡ.

Trong một số môi trường lắp đặt, chẳng hạn như trần nhà không phù hợp để lắp đặt máy ảnh loại súng và loại nòng, một camera vòm cần được sử dụng tại thời điểm này để tạo điều kiện cho trần nhà hoặc lắp đặt nhúng trên trần nhà. Cấu trúc bên trong của máy ảnh, chức năng của Camera vòm và camera Thùng hoàn toàn giống nhau.

Kết hợp máy ảnh, xoay/nghiêng điều khiển máy ảnh để xoay lên xuống, và thêm đèn lấp đầy, v. v., và đặt chúng vào vỏ hình cầu. Loại máy ảnh này thường được gọi là máy ảnh hình cầu. Ngoài các chức năng của camera thông thường, Camera vòm còn hỗ trợ PTZ, nghĩa là xoay ngang (PAN), xoay dọc (nghiêng), zoom ống kính, lấy nét (zoom) và các chức năng khác để đạt được 360 độ đa hướng, Đường dài không có giám sát góc chết. Camera vòm được trang bị các giá đỡ khác nhau, có thể hỗ trợ gắn tường, gắn trần hoặc gắn nhúng.

Nếu một máy ảnh có chức năng PTZ không có nắp bảo vệ hình cầu bổ sung, máy ảnh được đặt trực tiếp trên PT Pan/Tilt, một máy ảnh như vậy được gọi là máy ảnh Pan-Tilt. Ngoại trừ ngoại hình khác nhau, những cái khác giống hệt như Camera vòm. Ưu điểm của sự xuất hiện này của máy ảnh là thuận tiện để đặt trên một nền tảng nằm ngang, chẳng hạn như nóc xe hơi và các bảng điều khiển làm việc khác nhau.

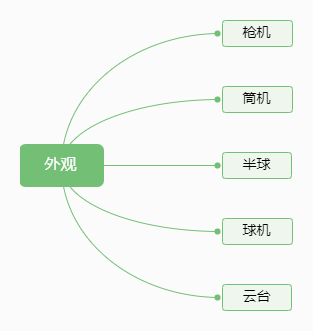

: Ngoại hình;: Camera hộp;: Máy xi lanh;

03 pixels/Độ phân giải

Cho dù đó là máy ảnh mạng, Analog hay kỹ thuật số, nó có thể được phân loại theo các pixel và Độ phân giải mà nó hỗ trợ, bao gồm cả máy ảnh độ nét tiêu chuẩn với HKhông có megapixel và camera độ phân giải cao với độ phân giải 12 triệu 4K. Máy ảnh độ nét tiêu chuẩn chung, nếu nó là tương tự, chúng tôi sẽ gọi nó là máy ảnh CVBS hoặc 960H trực tiếp, không được đặt tên trực tiếp bằng pixel. Nếu đó là mạng, chúng tôi trực tiếp gọi nó là độ nét tiêu chuẩn hoặc máy ảnh SD. Độ phân giải 720 và các Megapixel trên được đặt tên trực tiếp bằng pixel/Độ phân giải. Ví dụ: 1 triệu, 2 Triệu, 3 triệu, 5 triệu, 8 Triệu, 12 triệu, nếu được Đặt tên theo độ phân giải, nó là 720p, 1080P, 4K, hoặc HD, FHD, UHD.

/: Độ phân giải/pixel;: Dưới megapixel;: Triệu

04 ánh sáng lấp đầy

Máy ảnh là hình ảnh màu trong ngày. Trong môi trường ánh sáng xung quanh rất yếu hoặc tối hoàn toàn vào ban đêm, nó cần sử dụng ánh sáng lấp đầy để chụp ảnh. Tất nhiên, một số máy ảnh, chẳng hạn như máy ảnh cấp sao, vẫn có thể hiển thị hình ảnh video đầy màu sắc miễn là có ánh sáng yếu. Theo việc có cần thêm ánh sáng lấp đầy hay không, các máy ảnh có thể được chia thành các Camera hồng ngoại (có thể chia thành hồng ngoại 850 nm và hồng ngoại 940 nm), ánh sáng trắng lấp đầy ánh sáng/máy ảnh Ánh sáng ấm áp và máy ảnh đủ màu ánh sáng sao.

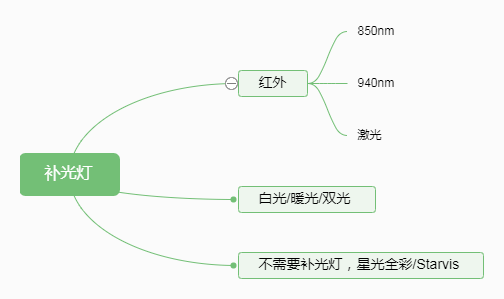

光: ánh sáng lấp đầy;: Hồng ngoại; 光: laser;白光/ 光/ 光: ánh sáng trắng/ánh sáng ấm áp/ánh sáng kép;, 中光全: không cần ánh sáng lấp đầy, đèn sao đủ màu

05 mục đích đặc biệt

Trong một số trường hợp và môi trường dễ bị nổ, chẳng hạn như nhà máy lọc dầu, truyền dẫn khí đốt đường ống, thăm dò dầu khí, khai thác mỏ, v. v., cũng như đại dương, tàu và các môi trường ăn mòn cao khác như muối, axit và kiềm, Nó là cần thiết để sử dụng đặc biệt máy ảnh làm bằng vật liệu bên ngoài được sử dụng để chống cháy nổ và chống ăn mòn.

06 lĩnh vực sử dụng

Với sự phát triển của công nghệ chip, công nghệ phần mềm, công nghệ mạng, v. v., Camera An Ninh đã dần chuyển từ lĩnh vực chuyên nghiệp sang thị trường dân sự thông thường, và ngày càng có nhiều Camera Wifi Gia đình đã xâm nhập vào hàng ngàn hộ gia đình. Theo các lĩnh vực sử dụng khác nhau, Camera An Ninh có thể được chia thành các lĩnh vực chuyên nghiệp và hộ gia đình bình thường. Máy ảnh gia đình thông thường chủ yếu hỗ trợ mạng phân phối Wifi, thẻ TF hoặc lưu trữ đám mây, các chức năng ai đơn giản (như phát hiện hình người, báo động bằng giọng nói, v. v.), Quản lý ứng dụng di động, v. v.

07 cảnh đặc biệt

Đối với các tình huống và mục đích giám sát khác nhau, chúng ta cần chọn máy ảnh có chức năng khác nhau. Ví dụ, đối với bãi đậu xe, cần có Camera nhận dạng biển số xe. Về Phương tiện giao thông thông minh, cần sử dụng camera giao thông thông minh với các chức năng như chụp bất hợp pháp, nhận dạng biển số xe và thống kê lưu lượng giao thông. Ngoài ra còn có camera công nghiệp Hỗ trợ nhận dạng máy, camera hỗ trợ thống kê số lượng và khuôn mặt, Camera hội nghị truyền hình, Camera hình ảnh nhiệt, camera hỗ trợ triệt tiêu ánh sáng mạnh/động rộng, và mini/pin cho những dịp đặc biệt (chẳng hạn như máy ATM ngân hàng). Camera lỗ, Camera đeo được để thực thi pháp luật di động.

08 giao diện đầu ra video

Máy ảnh có thể được phân loại thành các loại này theo giao diện đầu ra tín hiệu video.

Giao diện BNC

Chủ yếu là máy ảnh Analog, chẳng hạn như CVBS/960H, AHD/CVI/TVI/XVI, v. v... máy ảnh SDI thường sử dụng đầu nối BNC để phát tín hiệu số.

Cổng mạng RJ45

Thường là Webcam.

HDMI

Máy ảnh kỹ thuật số, chẳng hạn như máy ảnh SDI, có thể xuất tín hiệu video trực tiếp qua HDMI. Trước khi mã hóa, Camera mạng cũng có thể xuất tín hiệu video kỹ thuật số trực tiếp qua HDMI.

Cổng nối tiếp

Tín hiệu video được xuất qua các cổng nối tiếp, chẳng hạn như các giao diện RS-485, 232 và TTL. Nói chung, máy ảnh này chủ yếu được sử dụng để lắp ghép với các thiết bị phần cứng khác, chẳng hạn như điều khiển công nghiệp, năng lượng điện, thiết bị giám sát môi trường bảo tồn nước, thiết bị thực thi pháp luật và pháp y, v. v.

USB

Máy ảnh có giao diện USB thực sự là một loại máy ảnh nối tiếp, được chia thành một danh mục riêng ở đây. Nó được dự định để tham khảo máy ảnh được kết nối với máy tính thông qua giao diện USB và có thể thu thập hình ảnh video trong phần mềm máy tính. Nó thường có thể được sử dụng cho các chức năng trò chuyện video và hội nghị video trên ComputePhần mềm R.

Cổng sợi

Camera mạng, với giao diện cáp quang, truyền tín hiệu video qua cáp quang, loại bỏ sự cần thiết của các bước bổ sung để Định cấu hình Bộ thu phát cáp quang.

Đầu nối hàng không

Loại camera này chủ yếu dùng trong xe cộ. Các loại cáp khác nhau như video và nguồn được tập hợp lại với nhau để tạo thành một giao diện độc lập, dễ cắm và rút phích cắm, ổn định và đáng tin cậy.

09 bức ảnh

Tùy thuộc vào Loại ống kính được sử dụng, số lượng ống kính có thể phân loại camera an ninh như sau:

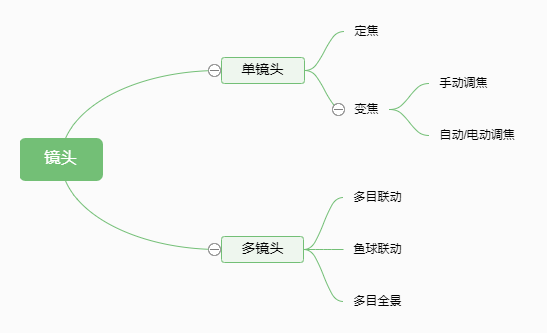

: Ống kính máy ảnh; 单: Ống kính đơn; 定: Ống kính cố định;: liên kết nhiều mắt;: liên kết bóng cá

Tất nhiên, theo Khẩu độ của ống kính, nó cũng có thể được chia thành ống kính khẩu độ cố định, ống kính khẩu độ thủ công và ống kính khẩu độ tự động. Iris tự động cũng có thể được chia thành ống kính Iris ổ đĩa DC, ống kính Iris ổ đĩa video, ống kính p-iris, ống kính i-cs, v. v.

10 tín hiệu truyền

Theo phương pháp truyền dẫn và phương tiện truyền dẫn được sử dụng, Camera An Ninh có thể được chia thành truyền dẫn đường dây đồng trục video, truyền dẫn cặp xoắn, truyền dẫn đường dây điện, truyền dẫn sợi quang, truyền dẫn Wifi, truyền dẫn 4G, v. v.

Cần lưu ý rằng với sự trợ giúp của một số thiết bị truyền dẫn chuyển đổi, chẳng hạn như máy phát mạng đồng trục, cáp video đồng trục có thể được sử dụng để truyền tín hiệu camera mạng. Tương tự, với sự trợ giúp của các máy phát đôi xoắn, một cặp 2 cáp sợi núi cũng có thể được sử dụng để truyền tín hiệu camera analog. Với sự hỗ trợ của các máy phát đường dây điện tương ứng, tín hiệu Camera mạng hoặc tín hiệu camera analog có thể được truyền qua đường dây điện.

11Nguồn điện

Máy ảnh Sử dụng nguồn điện khác nhau, thường được sử dụng là ac24, DC12, DC5V, v. v. theo các nguồn năng lượng khác nhau được sử dụng, năng lượng mặt trời hoặc pin, pin 18650, vv cũng có thể được cấu hình để cung cấp năng lượng cho máy ảnh.
