Phân loại và áp dụng vòng trượt

Vòng trượt là một vòng kết nối với dây dẫn trung tâm, và một vòng kết nối với lớp ngoài của cáp như một vòng che chắn. Vòng trượt được bảo vệ đồng trục thường được sử dụng để truyền tín hiệu trên 12 Mhz. Mặt cắt ngang của vòng trượt này có hình rãnh, về cơ bản là dây dẫn đồng trục hình chữ nhật. Ngoài ra còn có một vòng trượt tần số trung gian điện dung. Dây dẫn trung tâm có hình vòng, được hỗ trợ trên lớp che chắn với miếng đệm cách điện. Vòng trượt tần số trung gian là cụm Vòng trượt được sử dụng để truyền tín hiệu và năng lượng tần số trung gian Radar (hàng chục megahertz). Loại vòng trượt này có tần số cao hơn và vòng trượt thông thường có thể được sử dụng để truyền dưới 12 Mhz.

Vòng trượt tần số thấp là các thành phần vòng trượt sử dụng tiếp điểm trượt để truyền tín hiệu và năng lượng tần số thấp. Thường có hai loại vòng trượt: Vòng trượt hình trụ và vòng trượt vi sai. Vòng dẫn điện của vòng trượt hình trụ được chia thành vòng phẳng và vòng chữ V. Chất liệu của vòng dẫn điện thường được làm bằng đồng, đồng thau, Bạc đồng xu và vàng, và bàn chải bao gồm Palladium, hợp kim vàng hoặc bàn chải dây mạ vàng và bàn chải tổng hợp than chì đồng.

Các chỉ số hiệu suất điện của các thành phần vòng trượt là: điện trở cách điện, điện trở tiếp xúc, độ bền điện môi và nhiễu xuyên âm. Đối với các vòng trượt tần số trung gian, do tần số cao, che chắn, khớp Trở kháng, điện áp nhiễu, v. v. Cũng nên được xem xét. Về thiết kế kết cấu, trước tiên cần đảm bảo tiếp xúc đáng tin cậy và kết nối liên tục của tất cả các dòng. Do đó, vật liệu được sử dụng cho bàn chải là cần thiết để có độ dẫn điện tốt, áp lực lên vòng trượt phải phù hợp, độ lệch tâm và độ rung của vòng trượt nhỏ, và độ mài mòn tốt, mô-men xoắn ma sát thấp để bảo trì dễ dàng

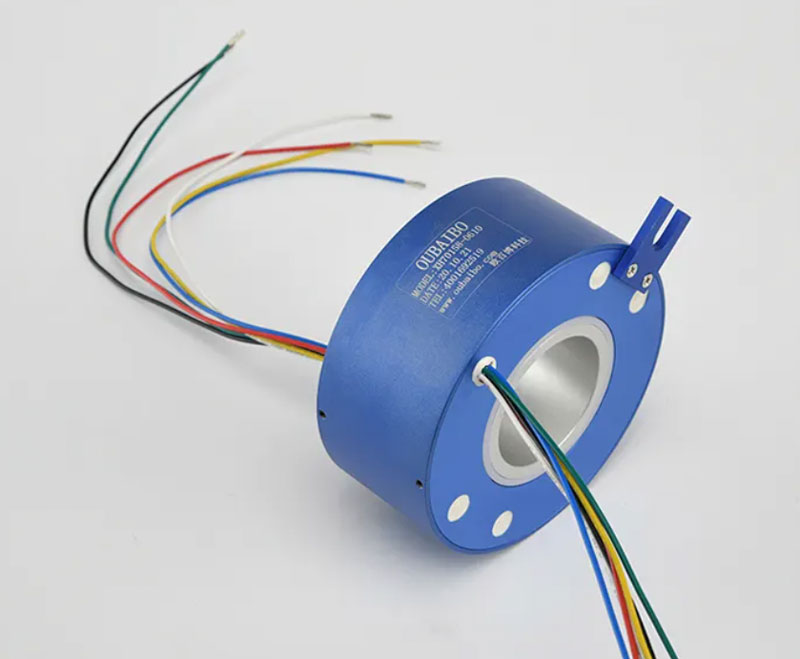

Các Loại cấu trúc vòng trượt hình trụ: theo nhu cầu lắp đặt, nó có thể được chia thành loại trục và thông qua Loại lỗ

Những thông số kỹ thuật quan trọng cần được cung cấp khi chọn vòng trượt: 1. Tốc độ làm việc trong khi quay. 2 kênh mạch, kênh tín hiệu (Mạch, Vòng và số kênh đều đồng nghĩa, nếu có vòng lặp hoặc mặt đất, thì đó là một mạch riêng biệt, một số vòng trượt có thể được sử dụng bởi các mạch khác, vì vậy nó chỉ được tính một lần). 3. Điện áp và dòng điện tối đa của mạch điện và mạch tín hiệu. 5. Nhiệt độ làm việc. 6. Mức độ bảo vệ (cả hai yêu cầu niêm phong)

Vòng trượt dẫn điện có biện pháp chống nhiễu tín hiệu không?

Trả lời: vòng trượt dẫn điện chính xác là một bộ phận có không gian nhỏ và hệ thống dây điện dày đặc. Tất cả các loại tín hiệu được tập trung trong vòng trượt. Do độ tự cảm lẫn nhau và hiệu ứng điện dung lẫn nhau giữa các tín hiệu, bàn chải trượt và rãnh vòng tiếp xúc. Nó không thể được che chắn ở mọi nơi, và khớp nối công suất đặc biệt nghiêm trọng. Công nghệ hiện tại, xem xét thiết kế kết cấu của vòng trượt và thiết kế dây bên trong của vòng trượt, hoàn toàn có thể tránh được sự can thiệp giữa nguồn điện và tín hiệu, và nhiễu giữa tín hiệu và tín hiệu, và có thể ngăn chặn nhiễu điện từ từ bên ngoài vào bên trong vòng trượt.

Vòng trượt có thể truyền tín hiệu gì:

Bây Giờ vòng trượt có thể truyền tất cả các tín hiệu tần số trung bình và thấp phổ biến, tín hiệu điều khiển bus, v. v.

Chẳng hạn như: Inter bus, can-bus, Profibus, RS422, RS485, điều khiển PLC, video analog, âm thanh kỹ thuật số, Gigabit Ethernet, nhiệt độ, tín hiệu cảm biến trọng lượng, v. v.

Hiện nay nhiều vòng trượt được sử dụng trong các lĩnh vực quốc phòng và quân sự, như thiết bị máy bay trinh sát, Radar phòng không, hệ thống pháo, ăng ten Cảnh Báo Sớm, hệ thống thử nghiệm tên lửa.
