Ứng dụng của vòng trượt dẫn điện

Internet là một sản phẩm mang tính biểu tượng của thời đại thông tin. Kể từ Cuối Thế Kỷ 20, Internet đã thực sự bước vào hàng ngàn hộ gia đình. Khi mức độ tự động hóa và thông minh ngày càng cao hơn, và chi phí lao động ngày càng đắt đỏ, nhiều sản phẩm được chuyển sang robot công nghiệp thông minh để thay thế sản xuất thủ công. Theo xu hướng chung như vậy, vòng trượt dẫn điện được sử dụng trong máy móc thông minh về cánh tay và các ứng dụng robot tự động, nó sẽ ngày càng rộng hơn. Những Gì Sau đây là một lượng lớn thông tin xuất hiện trước mặt bạn, giống như những bông hoa mùa xuân cạnh tranh để nở, tất cả các loại thông tin đều gây chú ý. Từ "bùng nổ thông tin" bắt đầu xuất hiện trong tầm nhìn của chúng tôi. Khi thông tin được cung cấp cho công chúng dưới dạng sản phẩm và dịch vụ, đương nhiên sẽ có vô số yêu cầu thông tin. Trên thực tế, cho dù đó là công việc hay cuộc sống, cho dù đó là thông tin sức khỏe hay nhu yếu phẩm hàng ngày của cuộc sống, cho dù đó là sản phẩm vòng trượt của chúng tôi hay những người cần vòng dẫn điện, v. v. Vòng trượt không thể tách rời với hầu hết mọi vấn đề trong cuộc sống, từ quân sự đến dân sự. Để mở việc sử dụng thông tin, có các nhà cung cấp sản phẩm thông tin.

Điều quan trọng nhất về vòng trượt dẫn điện là tiếp xúc. Đầu tiên, thiết kế cấu trúc của vòng trượt dẫn điện phải đảm bảo độ tin cậy của tiếp điểm và đảm bảo rằng tất cả các đường được kết nối liên tục. Cụm vòng trượt dẫn điện bao gồm thân vòng trượt, cụm điểm tiếp xúc kim loại quý, giá đỡ cố định, vòng bi đồng tâm và các thành phần quan trọng khác, quá trình thiết kế và sản xuất các linh kiện lớn sẽ ảnh hưởng đến tuổi thọ của vòng trượt, Vật liệu Vòng dẫn điện của trục gá vòng trượt thường được làm bằng vật liệu đồng, đồng thau, bạc hoặc vàng, bề mặt của vòng dẫn điện cần được mạ nhiều lớp kim loại quý để giảm trở kháng để có thể nhanh chóng bật thân kim loại ngay lập tức, Kéo dài tuổi thọ của Vòng trượt và giảm tiếng ồn điện. Để đảm bảo rằng bàn chải tiếp xúc hoàn toàn với vòng trượt dẫn điện và vòng dẫn điện, vòng dẫn điện được thiết kế để tiếp xúc với vòng trượt của rãnh vòng "V", để truyền tín hiệu và dẫn dòng điện. Do đó, vật liệu được sử dụng cho bàn chải là bắt buộc. Độ dẫn điện phải rất tốt, áp lực của áp lực đàn hồi lên vòng trượt phải phù hợp, độ lệch tâm và độ lệch lắc của Vòng trượt nên giảm, khả năng chịu mài mòn tốt, mô-men xoắn ma sát nhỏ và dễ bảo trì. Cũng xem xét che chắn, khớp Trở kháng, điện áp tiếng ồn, v. v.

Vòng trượt dẫn điện là một loại bộ phận cơ khí chính xác, trình độ công nghệ trực tiếp quyết định chất lượng sản phẩm, các nhà thiết kế giàu kinh nghiệm sẽ bù đắp cho một số lỗi xử lý phổ biến bằng cách sử dụng nguyên tắc thiết kế, trong thiết kế kỹ thuật, thường gặp phải điều quan trọng nhất là làm thế nào để kết nối với một bộ phận đang chạy. Chức năng lớn nhất của vòng trượt dẫn điện là đảm bảo kết nối thiết bị trong quá trình quay tự do, thường bao gồm truyền tải điện và tín hiệu. Do đó, đặc điểm của giai đoạn đầu của quá trình sản xuất là tận dụng tối đa các công cụ mô hình 3D và các công cụ mô phỏng để phơi bày và hiển thị đầy đủ các vấn đề trong quá trình xử lý, để có thể nắm được mức độ của quy trình tại thời điểm thiết kế, Và quá trình của các liên kết tiếp theo có thể được đặt. Lớp nền tốt.

Vòng trượt là một thành phần chính xác, và mỗi quy trình đều có yêu cầu vận hành nghiêm ngặt, và thái độ làm việc của người vận hành cũng đóng một vai trò quan trọng trong chất lượng sản phẩm. Chẳng hạn như: vấn đề chất lượng của vật liệu cách điện có thể dẫn đến rò rỉ, v. v.

Đối với vòng trượt, tất nhiên, hiệu suất cách nhiệt càng lớn thì càng tốt. Ít nhất, điện trở cách điện giữa các vòng Phải Lớn hơn Điện áp chịu được mà không bị hỏng, nếu không độ tin cậy của vòng trượt sẽ dễ bị hỏng. Vòng trượt điện bao gồm nhiều vòng, Khoảng cách giữa các vòng càng nhỏ thì càng tốt. Nhưng trong thực tế, nó phụ thuộc vào việc rãnh có thể được xử lý hay không, và quan trọng hơn, độ bền cách nhiệt giữa các vòng có thể được bảo vệSau khi đổ keo. Kích thước xuyên tâm của vòng trượt dẫn điện lớn, và việc đổ keo dễ dàng, nhưng kích thước nhỏ, việc đổ keo khó khăn, và độ bền điện môi của nó chủ yếu phụ thuộc vào công thức của vật liệu cách điện và quá trình đổ keo.

Điện trở tiếp xúc

Vậy tại sao lại lấy điện trở tiếp xúc như một chỉ báo kỹ thuật rất quan trọng? BỞI VÌ, nếu điện trở tiếp xúc của vòng trượt dẫn điện quá lớn, nhiệt độ tại điểm tiếp xúc sẽ tăng lên rất nhiều khi dòng điện đi qua, và thậm Chí gây ra sự hàn của dây bàn chải và vòng trượt, và sự sụt giảm điện áp tiếp xúc sẽ tăng lên cùng một lúc, Điều này sẽ ảnh hưởng đến hiệu ứng truyền thông tin. Do đó, điện trở tiếp xúc càng nhỏ thì càng tốt.

Vậy, các yếu tố chính ảnh hưởng đến kích thước của điện trở tiếp xúc là gì?

Chủ yếu có các yếu tố sau: 1. Hình thức tiếp xúc của bề mặt tiếp xúc và áp suất trong khi tiếp xúc 2. Vật liệu của bộ phận tiếp xúc

Yêu cầu đối với vật liệu là vật liệu có độ dẫn nhiệt tốt, điểm nóng chảy cao, độ dẫn điện cao, hệ số kháng nhiệt độ nhỏ, chống lưu huỳnh, chống oxy hóa, khí chống ăn mòn và các đặc tính khác. Các yêu cầu đối với dây bàn chải cũng tương đối cao, và có thể sử dụng dây Niken vàng, nhưng dây Niken vàng đắt tiền. Tùy thuộc vào ứng dụng của sản phẩm, dây đồng có thể được sử dụng thay thế.

Ba điểm trên nên được đặt ở một vị trí rất quan trọng, cho dù đó là dành cho người sử dụng vòng trượt hoặc nhà sản xuất Vòng trượt, và có thể nói đó là ưu tiên hàng đầu. Chỉ bằng cách này, các sản phẩm Vòng trượt của chúng tôi sẽ được đảm bảo, các thành phần cơ bản của chúng tôi được đảm bảo và các máy móc và thiết bị tự động khác nhau của chúng tôi được đảm bảo.

Ngay cả người thông minh nhất thế giới cũng không thể biết mọi thứ. Đó là một phép lạ được tạo ra bởi internet rằng kinh nghiệm của những người có chuyên môn trong các lĩnh vực khác nhau có thể được tập hợp lại với nhau và cung cấp cho những người có nhu cầu ở một số khía cạnh nhất định. Nó chắc chắn là một loại tiến bộ của xã hội, và nó sẽ thúc đẩy sự tiến bộ của xã hội.

Sự phát triển và xuất hiện của kỷ nguyên Internet vạn vật là không thể ngăn cản. Bây giờ chúng ta có đôi mắt và đôi tai thấu thị, và trong tương lai gần, chúng ta sẽ có đôi tay thấu thị có thể điều khiển cách xa hàng ngàn dặm. Thế Giới tương lai giống như trong các bộ phim khoa học viễn tưởng của Mỹ. Chúng tôi có thể sử dụng điện thoại di động để xem mọi thứ ở nhà và điều khiển các thiết bị điện ở nhà. Không còn cần thiết phải thuê một người giữ trẻ để dọn dẹp nhà cửa, pha cà phê, v. v... Robot thông minh có thể giải quyết mọi thứ. Xe của chúng tôi có thể tự tìm chỗ đậu xe giống như chú ngựa yêu quý của Zorro. Tất cả các chức năng thông minh này có thể được giải quyết. Robot sẽ phổ biến như điện thoại di động hiện nay. Cách đây không lâu, điện thoại di động được coi là rất xa, và họ đã nhập vào hàng ngàn hộ gia đình mà không biết. Đây là những gì người hiện đại phải đối mặt, nhịp sống đang tăng tốc và những thay đổi đang thay đổi theo từng ngày trôi qua. Là người sáng tạo ra thời đại, chúng ta cũng nên là người tham gia thời đại. Sự phát triển của Internet Of Things chắc chắn sẽ mang lại một Triển Vọng tươi sáng cho ngành công nghiệp vòng trượt dẫn điện thành phần kết nối chung. Điện tử youlikai sẽ đi ra ngoài để đối mặt với các cơ hội phát triển do thời đại mang lại.

Các yêu cầu về vật liệu cũng khá nghiêm ngặt, Hiệu suất cách điện và điện trở của vật liệu cách điện. Việc lựa chọn vật liệu tiếp xúc không chỉ có độ dẫn điện tốt mà còn có khả năng chống mài mòn và chống ăn mòn. Ngoài ra còn có một số thiết bị ngoài trời và chênh lệch nhiệt độ hàng năm khá lớn. Một số nơi là âm 30-40 độ vào mùa đông, và một số nhiệt độ môi trường làm việc đạt 70-80 độ vào mùa hè. Do đó, các yếu tố này phải được xem xét đầy đủ trong việc lựa chọn và kiểm tra vật liệu.

Điện áp được kết nối trong một vòng trượt nhỏ đôi khi là hàng ngàn vôn, dòng điện là hàng trăm Ampe và có nhiều tín hiệu phức tạp khác nhau. Khi đi qua hàng trăm dòng cùng một lúc, Làm thế nào để cách nhiệt các kênh và tín hiệu giữa các dòng khác nhau như thế nào? Can thiệp lẫn nhau. Chắc chắn không phải là một nhiệm vụ dễ dàng, và đây là nơi các nhà thiết kế cần suy nghĩ cẩn thận.

Một Nhà thiết kế có thể đại diện cho một hình ảnh trong ấn phẩm bằng cách sử dụng mô phỏng máy tính. Mô hình hóa mô hình thường là bước đầu tiên trong hệ thống công nghệ tạo mẫu nhanh. Bản vẽ cơ khí cho phép thực hiện bất kỳ công việc xây dựng nào với thời gian và dữ liệu chính xác, và một người có kỹ năng trong lĩnh vực này có thể đã tìm ra cách tốt hơn để sửa chữa bộ phận, sửa chữa những vấn đề này bằng cách sửa đổi thiết kế ban đầu hoặc các bộ phận bị hư hỏng có thể yêu cầu sửa đổi. Bản vẽ loại này cũng được sử dụng để lập kế hoạch cho quy trình mới được thêm vàoHoặc quy trình.

Các chi tiết của liên kết xử lý và sản xuất xác định chất lượng của Vòng trượt. Trong quá trình xử lý và sản xuất vòng trượt, thiết kế và lập kế hoạch bản vẽ sớm Phải đặc biệt chú ý đến các chi tiết và các điểm chính của quy trình.

Trong quá trình sản xuất, chất lượng của vòng trượt phải được kiểm soát tốt, trước hết để tránh những sai lầm trong thiết kế, ngoài việc làm việc cẩn thận vào những thời điểm bình thường, đồng thời, hơn hai người xem xét các bản vẽ kỹ thuật cũng có thể giảm thiểu sự xuất hiện của các lỗi. Sau khi vào sản xuất, phần đầu tiên của mỗi sản phẩm phải vượt qua sự kiểm tra của nhân viên của bộ phận chất lượng trước khi có thể thực hiện sản xuất hàng loạt. Đối với số vật liệu, kích thước, vật liệu, Quy trình lắp đặt và lắp ráp từng bộ phận của vòng trượt, tất cả các yêu cầu phải được thực hiện theo đúng các yêu cầu trên bản vẽ kỹ thuật. Vấn đề chất lượng của ổ trục bên trong của vòng trượt dẫn điện có thể khiến vòng quay không trơn tru.

Một kỹ sư thiết kế có thể muốn giới thiệu thiết kế giá trị gia tăng vào một bộ phận hiện có, nhưng nhà máy có thể không muốn phát hành các tệp CAD nội bộ của mình vì lý do độc quyền. Nhiệm vụ bắt đầu với một mẫu sản phẩm Vòng trượt 3D cơ học. Hỗ trợ truyền đạt ý tưởng và thiết kế hiệu quả hơn. Trong quá trình sản xuất, việc kiểm soát Kích thước phải được xử lý theo đúng yêu cầu của bản vẽ kỹ thuật. Đối với bản vẽ kỹ thuật, nó phải được hai nhà thiết kế phê duyệt trước khi bước vào quy trình sản xuất. Sau khi hoàn thành mỗi quy trình, các bản vẽ kỹ thuật phải được kiểm tra trước quy trình tiếp theo.

Độ ổn định và độ tin cậy của vòng trượt

Các chỉ số kỹ thuật chính của vòng trượt bao gồm Hiệu suất cách điện, hiệu suất chống nhiễu, điện trở tiếp xúc, v. v. bài viết này tập trung vào ba vấn đề trên và được sử dụng rộng rãi trong các vòng trượt dẫn điện chính xác trong các thiết bị như điều hướng thiên văn, theo dõi quang điện, đo quang điện và tìm kiếm quang điện. Phân tích từng mặt hàng.

Là một thành phần quan trọng của thiết bị tự động hóa, Vòng trượt có mối quan hệ rất chính xác giữa độ ổn định và độ tin cậy của chúng và độ ổn định và độ tin cậy của toàn bộ thiết bị. Có thể nói rằng cái trước xác định cái sau, vì vậy vòng trượt chất lượng cao rất cần thiết cho các dụng cụ và thiết bị có độ chính xác cao là vô cùng quan trọng. Sau đây là mô tả về nghiên cứu kỹ thuật về độ ổn định và độ tin cậy của Vòng trượt.

Ứng dụng của vòng dẫn điện trên Camera vòm tốc độ cao/đầu nghiêng/đơn vị:

Với sự phát triển nhanh chóng của công nghệ thông tin điện tử, internet và truyền thông trong những năm gần đây, các sản phẩm video khác nhau đã được phát triển sâu sắc và các sản phẩm hàng loạt như video điện thoại di động, video máy tính, và hệ thống video giám sát đã được sử dụng rộng rãi. Camera vòm tốc độ cao/đầu nghiêng/máy là sản phẩm video phổ biến nhất gần đây. Camera vòm tốc độ cao/đầu nghiêng/bộ phận là một sản phẩm công nghệ cao tích hợp quang học, máy móc, công nghệ điện tử, mạng và các ngành khác. Nó có thể xoay tự do và nhanh chóng để chụp ảnh ổn định và rõ ràng. Tất nhiên, nó cũng không thể tách rời khỏi vòng dẫn điện. Vòng dẫn điện giúp truyền tín hiệu hình ảnh và công suất động cơ ổn định khi nó quay tự do. Chất lượng của máy ảnh không chỉ bị ảnh hưởng bởi Camera vòm tốc độ cao/đầu nghiêng/phần cứng đơn vị và cấu trúc chính xác của động cơ, mà còn bởi hiệu ứng truyền của Vòng dẫn điện. Các vòng dẫn điện được sử dụng trong camera vòm tốc độ cao/đầu nghiêng/bộ phận được yêu cầu phải có hiệu suất chống nhiễu mạnh.

Vòng dẫn điện phải đáp ứng hiệu suất cao của camera vòm tốc độ cao/đầu nghiêng/bộ phận:

Hướng ngang và dọc của camera vòm tốc độ cao/đầu nghiêng/bộ phận được điều khiển bởi hai động cơ tiến bộ, và tất cả các lệnh chuyển động được gửi đến Camera vòm tốc độ cao/đầu nghiêng/Bộ phận thông qua hệ thống vòng dẫn điện được Bộ vi xử lý thực hiện để điều khiển hoạt động của động cơ. Động cơ đóng một vai trò quan trọng trong sự ổn định của vòm tốc độ cao, chẳng hạn như Quét tốc độ cao điểm đặt trước, Chụp tốc độ thấp độ phóng đại cao, quét mẫu, theo dõi tự động và độ chính xác thu phóng một điểm đều thông qua điều khiển chính xác của động cơ. Ngoài ra, việc chống rung hình ảnh của máy ảnh khi kiểm soát tốc độ tối thiểu cũng là một Chỉ báo quan trọng để đo chất lượng của camera vòm tốc độ cao/đầu nghiêng/thiết bị. Trong quá trình truyền các thông tin điều khiển này, việc duy trì độ chính xác và ổn định của truyền tín hiệu cũng rất quan trọng. Camera vòm tốc độ cao/đầu nghiêng/Bộ phận cũng có chức năng nhận dạng thông minh, có thể được sử dụng để khóa và giám sátMục tiêu giám sát, tự động theo dõi hướng chuyển động và ghi lại toàn bộ quá trình chuyển động của mục tiêu giám sát trong phạm vi giám sát.

Vòng dẫn điện thích ứng với hướng mới của camera vòm tốc độ cao/đầu nghiêng/bộ phận:

Camera vòm tốc độ cao mạng mới nhất/đầu nghiêng/máy đã được phát triển nhanh chóng. Nó kết hợp Camera vòm tốc độ cao truyền thống/đầu nghiêng/thiết bị với công nghệ thông tin internet, và mang đến một không gian mới cho sự phát triển của camera vòm tốc độ cao/đầu nghiêng/vòng trượt đơn vị. Trên cơ sở ban đầu, mô-đun hình ảnh và giọng nói và mô-đun truy cập mạng được sử dụng để đạt được mục đích giao tiếp giữa dữ liệu hình ảnh, dữ liệu âm thanh và internet, và các chức năng theo dõi thông minh và truyền dẫn không dây được thực hiện thông qua chính mái vòm tốc độ cao. Các loại tín hiệu liên quan đến cách này rất phức tạp và có yêu cầu cao đối với hiệu suất chống nhiễu của Vòng dẫn điện. Hiệu suất chống nhiễu của Vòng dẫn điện cần được xem xét đầy đủ trong quá trình thiết kế. Nói chung, các môi trường ứng dụng phức tạp yêu cầu sử dụng các vòng dẫn điện 12 lõi hoặc 24 lõi, và một số THẬM CHÍ yêu cầu 36 lõi trở lên.

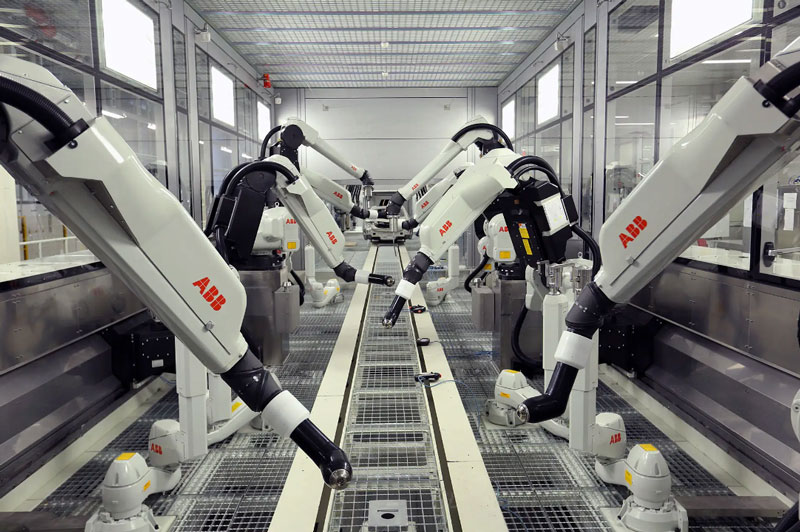

Khi mức độ tự động hóa và thông minh ngày càng cao hơn, và chi phí lao động ngày càng đắt đỏ, nhiều sản phẩm được chuyển sang robot công nghiệp thông minh để thay thế sản xuất thủ công. Theo xu hướng chung như vậy, vòng trượt dẫn điện được sử dụng trong máy móc thông minh về cánh tay và các ứng dụng robot tự động, nó sẽ ngày càng rộng hơn.
