Tải trọng tối đa 50kg (110.23lb)
Chảo/Góc phương vịGóc: 0-360 °, góc nghiêng/Độ cao: -45 ° ~- 45 °
Chảo/Góc phương vịTốc độ 0.01 ~ 30 °/S, tốc độ nghiêng/độ cao 0.01 ~ 15 °/S
Độ chính xác đặt trước: ± 0.1 °
Động cơ bước Độ chính xác cao và truyền động bánh răng sâu, chống rung điện tử
Tự khóa với bộ nhớ sau khi mất điện, chống gió mạnh
Điều khiển độ nghiêng Chảo RS485 hoặc RS422 với giao thức PELCO P/D
Hỗ trợ phản hồi vị trí và vị trí tuyệt đối
Xử lý bề mặt chống ăn mòn
Đánh giá IP66 để chống bụi và nước xâm nhập
Máy nghiêng chảo chịu lực nặng BIT-PT850 là máy nghiêng Chảo kích thước lớn với khả năng chịu tải lên tới 50kg (110.23lb). Đó là điều khiển tự thích ứng AC/DC24V. Thông qua giao thức PELCO, giao diện RS485, nó có thể được điều khiển bằng máy ảnh được tải hoặc bộ điều khiển cần điều khiển. Được làm bằng hợp kim nhôm đúc với khả năng xử lý bề mặt chống ăn mòn bổ sung, bảo vệ chống xâm nhập IP66 và lý tưởng cho hệ thống định vị Zoom nghiêng tầm xa được áp dụng ở nhiều khu vực quan trọng như sân bay, cảng biển, cơ sở hạ tầng quân sự, và cũng cho thành phố, ứng dụng nội trú.
Mô hình | BIT-PT850 |
Tối đa khả năng chịu tải | 50kg (110.23lb), tải trọng hàng đầu |
Loại tải | Trong nhà/ngoài trời, tải trọng hàng đầu |
Chảo/Góc phương vịGóc | 360 ° liên tục |
Góc nghiêng/độ cao | Mặc định + 45 ° ~-45 ° (Tải trọng 50kg) |
-60 ° ~ + 60 ° (tải trọng 40kg) | |
-80 ° ~ + 80 ° (Tải trọng 26kg) | |
Tốc độ quay | Chảo/Góc phương vị: 0.01 °/s-30 °/S |
Cài đặt trước có thể lập trình | 200 |
Độ chính xác đặt trước | ± 0.1 ° |
Đường bay | 8 |
Quét | 8 |
Phối hợp phản hồi | Hỗ trợ phản hồi truy vấn góc hoặc phản hồi thời gian thực |
Kiểm soát tuyệt đối | Hỗ trợ |
Đặt trước ống kính | Hỗ trợ |
Tốc độ điều khiển ống kính | Thu phóng liên tục, tốc độ lấy nét |
Tốc độ PT thích ứng để phóng to | Tăng tốc trong khi phóng to, giảm tốc độ trong khi phóng to |
Vị trí bảo vệ | Hỗ trợ với 1 cài đặt trước hoặc 1 đường bay hoặc 1 quét tự động |
Bộ nhớ mất điện | Hỗ trợ, phục hồi về vị trí PT, chuyển động theo dõi quét/cài đặt trước/bay trước khi mất điện |
Tự khóa | Hỗ trợ |
Giao thức | PELCO P/D |
Tốc độ truyền | 2400/4800/9600/19200 bps |
Giao diện truyền thông | RS485 (tùy chọn RS422) hoặc RJ45 |
Hộp số | Hộp số trục vít |
Hệ thống dây điện/giao diện | |
Đế nghiêng | Ethernet 100m với RJ45 (4 dây, truyền qua), 24V AC/DC (2 dây), GND |
Đầu nghiêng | Ethernet 100m với RJ45 (4 dây, truyền qua), điều khiển RS485 P/t (2 dây) 12V DC (2 dây), 24V AC/DC (2 dây), GND |
Chung | |
Điện áp hoạt động | AC24V ± 25%, 50/60Hz hoặc DC24V ± 10% |
Tiêu thụ điện năng | ≤ 100W |
Nhiệt độ làm việc | -40 °c ~ + 60 °c (-40 °f ~ 140 °f) |
Độ ẩm làm việc | 90 ± 5% RH |
Nhiệt độ bảo quản | -40 °c ~ + 70 °c (-40 °f ~ 158 °f) |
Cấp độ bảo vệ | IP66 |
Vật liệu | Hợp kim nhôm |
Trọng lượng | 23kg (50,7lb) |
Kích thước (L × W × H) | 224 × 341 × 403mm (8.81x12.42x15.864in) |

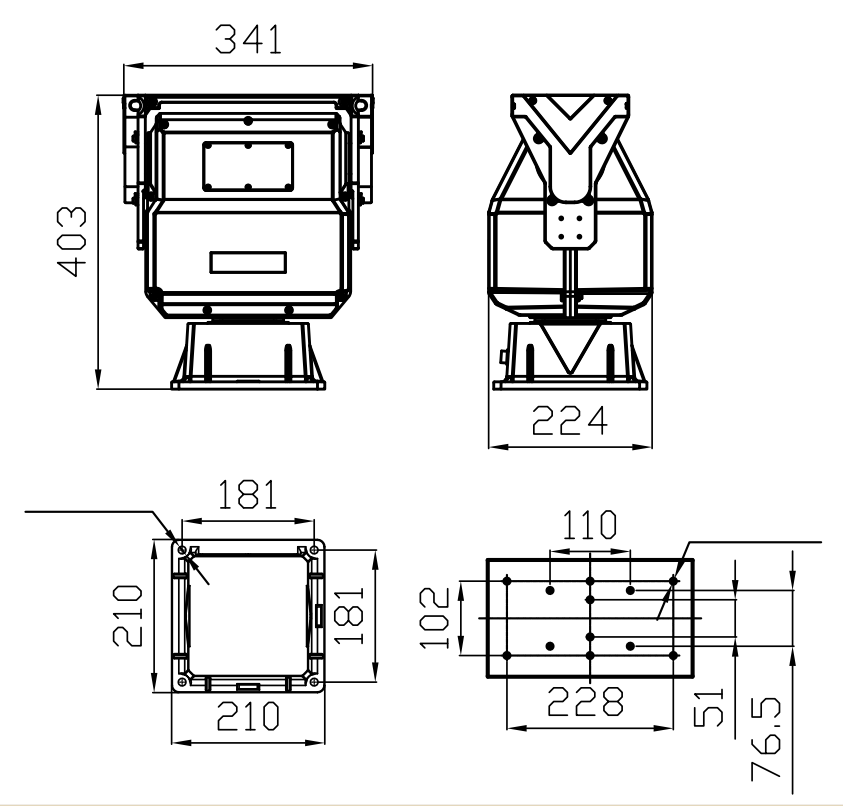

Đơn vị: mm
Mặc định như, PELCO D, Địa chỉ: 1, baurate: 9600.
Vui lòng làm theo hướng dẫn sử dụng và thay đổi chúng trên bảng chuyển đổi trên thân máy nghiêng sau khi tháo nắp.
Xếp hạng IP còn được gọi là bảo vệ chống xâm nhập hoặc xếp hạng bảo vệ quốc tế được xác định theo tiêu chuẩn quốc tế là En 60529 (British BS En 60529:1992). Tiêu chuẩn này được sử dụng để xác định mức độ hiệu quả bịt kín của vỏ điện chống lại sự xâm nhập từ các vật lạ như dụng cụ, bụi bẩn và độ ẩm.
BIT-PT850 haevy Duty Pan Tilt Head có tính năng bảo vệ chống xâm nhập IP66. Dưới đây là giải thích về xếp hạng IP66:
Được bảo vệ khỏi bụi xâm nhập hoàn toàn.
Được bảo vệ khỏi các tia nước áp lực cao từ mọi hướng.
Người ta biết rằng không khí muối ở khu vực chi phí ăn mòn kim loại trong môi trường ven biển, do đó, để kéo dài thời gian làm việc của Bộ định vị nghiêng, chúng tôi đang cung cấp giải pháp bổ sung với xử lý bề mặt chống ăn mòn và bột phủ trên thiết bị nghiêng chảo chịu lực nặng BIT-PT850.
Nếu thiết bị nghiêng Chảo BIT-PT850 không nhận được bất kỳ lệnh điều khiển nào trong một khoảng thời gian đặt trước nhất định, thiết bị sẽ bắt đầu chạy một số chuyển động đặt trước như cài đặt trước, bay hoặc quét tự động.
